Pasamanos de cables
Vionta Cable Handrail es una solución de barandilla premium diseñada para aplicaciones residenciales y comerciales modernas. Fabricado con materiales duraderos y resistentes a la corrosión, ofrece una apariencia elegante, un rendimiento de seguridad confiable y una larga vida útil. Adecuado para terrazas, escaleras, balcones, patios y proyectos arquitectónicos, ofrecemos especificaciones personalizables, suministro directo de fábrica y soporte OEM/ODM para cumplir con diversos proyectos y requisitos mayoristas.
Pasamanos de cable versus balaustrada de cable: comprender la diferencia
Los dos términos están relacionados pero describen productos diferentes con funciones y requisitos de código diferentes.
| Característica | Pasamanos de cables | barandilla de cables |
| Función primaria | Pasamanos de agarre para usuarios de escaleras y rampas | Sistema de guardia para perímetro de terraza, balcón o entrepiso. |
| Riel superior | Esencial: debe ser comprensible por código | Puede ser sólo estructural (no siempre comprensible) |
| Referencia del código clave | IRC R311.7.8, IBC 1014, AS 1657 disposiciones para pasamanos | Disposiciones de protección IRC R312, IBC 1015, AS 1657 |
| Aplicaciones típicas | Escaleras (interiores y exteriores), rampas, barandillas de escaleras mecánicas. | Bordes de terrazas, perímetros de balcones, azoteas, entrepisos |
| Perfil de carril superior | Tubo redondo Ø 32–51 mm (área de agarre) o tapa de madera | Barra plana, tubo cuadrado o tubo redondo: solo forma estructural |
Al especificar un pasamanos de cable para una escalera, el requisito de capacidad de agarre del riel superior no es negociable según la mayoría de los códigos residenciales y comerciales. Vionta Metal diseña conjuntos de pasamanos con este requisito de cumplimiento como punto de partida.
¿Qué es una barandilla de cable?
Un pasamanos de cable es un conjunto de barandilla en el que los tramos horizontales de cables de acero inoxidable proporcionan el relleno entre los postes estructurales, con un riel superior continuo y agarrable que pasa por encima de ellos. El relleno de cable reemplaza los balaustres o paneles sólidos tradicionales, preservando las líneas de visión y al mismo tiempo cumpliendo con los requisitos de seguridad estructural de un sistema de barandilla o protección que cumple con los códigos.
El riel superior es el elemento definitorio. Debe ser continuo, estar a la altura correcta y proporcionar una sección transversal comprensible que permita a los usuarios mantener el contacto al atravesar escaleras o rampas. Vionta Metal suministra rieles superiores en tubo redondo de acero inoxidable (la especificación más común) y canal cubierto de madera (para aplicaciones donde se requiere una superficie de agarre más cálida).
Opciones de materiales
Todos los cables, postes y accesorios se suministran en acero inoxidable 304 o 316. El grado apropiado depende del entorno de instalación:
| Propiedad | Acero inoxidable 304 | Acero inoxidable 316 |
| Contenido de molibdeno | Ninguno | 2-3% (clave para la resistencia al cloruro) |
| Resistencia a la corrosión | Bueno: ambientes interiores y protegidos | Excelente: costero, marino, junto a la piscina |
| Uso recomendado | Escaleras interiores, escaleras exteriores protegidas, comerciales urbanos. | Escaleras costeras, terrazas frente al mar, alrededores de la piscina |
| Costo relativo | Más bajo | Más alto (aprox. 20–30 % de prima) |
Especifique el mismo grado para cables, postes, accesorios y tubos del riel superior para evitar la corrosión galvánica entre metales diferentes.
Especificaciones técnicas
| Parámetro | Detalle |
| Material de los cables | Acero inoxidable 304 o 316 (especificado bajo pedido) |
| Diámetro del cable | 3 mm / 4 mm / 5 mm |
| Construcción de cables | 1×19 hebra o 7×7 hebra |
| Riel superior: acero inoxidable | Tubo redondo Ø 42,4 mm o Ø 48,3 mm, espesor de pared 1,5–2,0 mm |
| Riel superior: opción de madera | Remate de madera sobre canal de acero inoxidable; sección aprox. 45×65 milímetros |
| Publicar material | Tubo de acero inoxidable 304 o 316. |
| Publicar perfil | Cuadrado (40×40 mm, 50×50 mm) o redondo (Ø 42,4 mm, Ø 48,3 mm) |
| Espesor de la pared del poste | 1,5 mm – 2,0 mm |
| Alturas de poste estándar | 900 mm / 1.000 mm / 1.100 mm (versiones con rastrillo de escalera disponibles) |
| Distancia entre cables (vertical) | Normalmente centros de 100 mm (ajustables para cumplir con el código local) |
| Accesorios finales | Terminales estampados o tensores ajustables roscados. |
| Acabado superficial | Cepillado N° 4, pulido espejo N° 8 o satinado |
| Intervalo máximo de publicaciones | 1.500 mm (los tramos más largos requieren tensores intermedios) |
Cumplimiento del códigoReferencia
Los sistemas de pasamanos de cable se utilizan en proyectos en múltiples marcos regulatorios. Lo siguiente se aplica específicamente a los requisitos de pasamanos (no a las disposiciones de protección/balaustra):
| Mercado | Estándar | Requisito de pasamanos |
| Estados Unidos (residencial) | IRC R311.7.8 | Perfil agarrable; sección transversal circular Ø 1,25–2 pulg. (32–51 mm) |
| Estados Unidos (comercial) | CIB 1014 | Carril continuo; perfil agarrable dentro de 1,25 a 2 pulgadas de diámetro |
| Australia | NCC/AS 1428.1 | Carril circular Ø 30–50 mm; continuo de arriba a abajo de la escalera |
| Reino Unido / UE | BS 8300 / BS EN 1991 | Pasamanos agarrable a una altura de 900 a 1000 mm; sección circular u ovalada |
| Canadá | NBC Parte 9 / Parte 3 | Perfil agarrable Ø 30–43 mm; continuo en el lado abierto de la escalera |
El riel superior de tubo redondo estándar de Vionta Metal (Ø 42,4 mm) se encuentra dentro del rango de agarre para los requisitos IRC, IBC, AS 1428.1 y NBC. Los datos dimensionales del producto y los certificados de materiales están disponibles previa solicitud para respaldar las presentaciones de cumplimiento.
Componentees del sistema
| Componente | Material | Función |
| Riel superior | Tubo redondo 304/316 o canal con tapa de madera | Superficie de agarre principal: debe ser continua y fácil de agarrar según el código |
| Tendidos de cables | Acero inoxidable 304 o 316. | Relleno debajo del riel superior: barrera de seguridad estructural |
| Publicaciones | Tubo de acero inoxidable 304 o 316. | Montantes estructurales: transfieren cargas al larguero o sustrato de la escalera |
| Terminales estampados/tensores | acero inoxidable 316 | El cable de anclaje y tensión pasa a través de postes. |
| Herrajes para esquinas/ángulos | acero inoxidable 316 | Permitir que los tramos de cable cambien de dirección en los rellanos de las escaleras. |

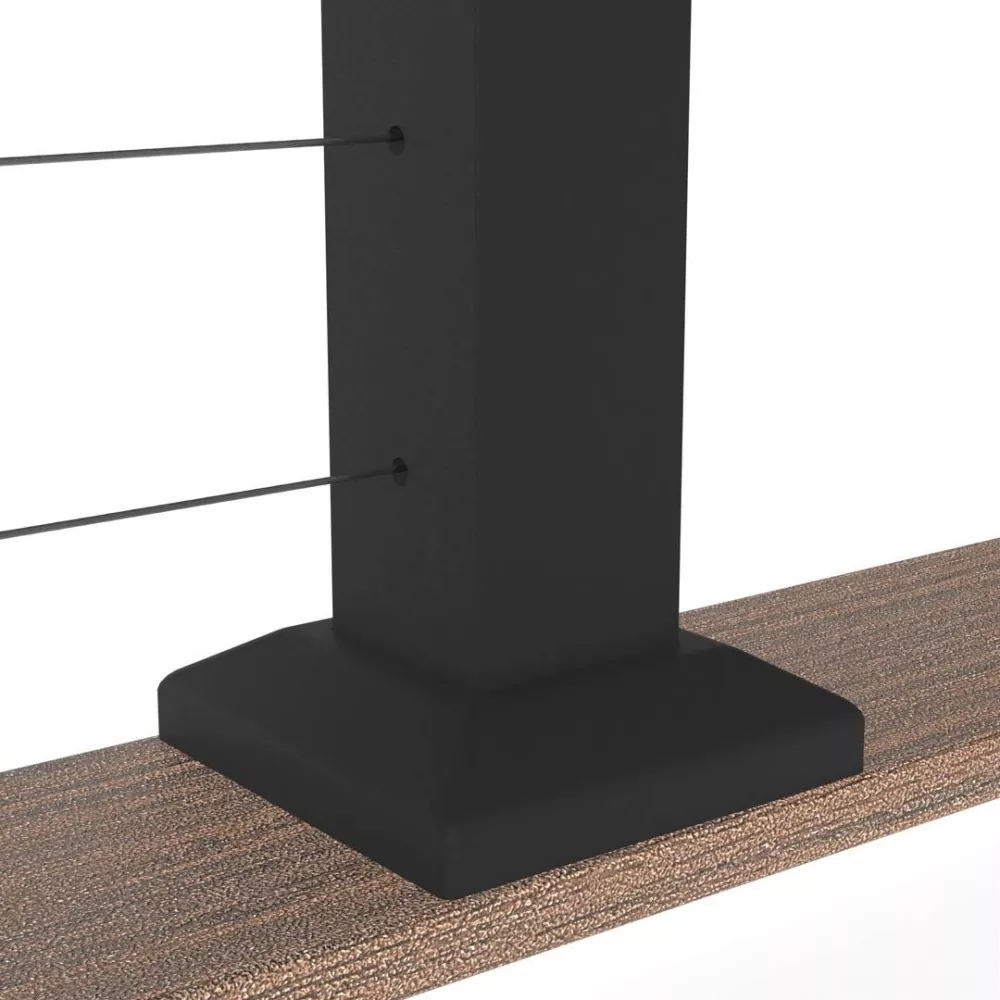

| Placas base de postes | Acero inoxidable 304 o 316. | Montaje en superficie o fascia: fijación con perno o soldadura al larguero o sustrato |
| Tapas de extremo/soportes de riel | Acero inoxidable | Sellar las tapas de los postes; conecte el riel superior a la pared o al poste de newel |
Escenarios de aplicación
Los sistemas de pasamanos de cable se especifican siempre que se requiera un pasamanos agarrable que cumpla con el código junto con un relleno de cable abierto. Las aplicaciones comunes incluyen:

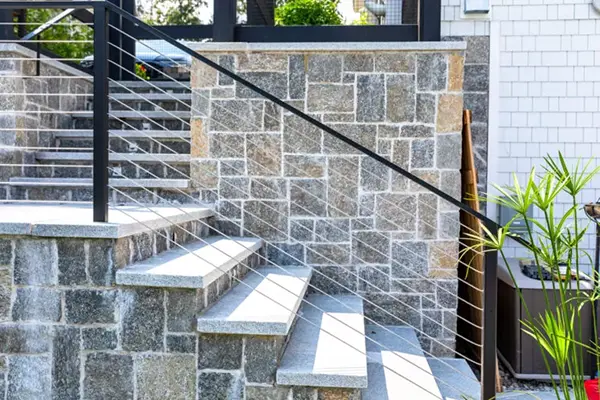

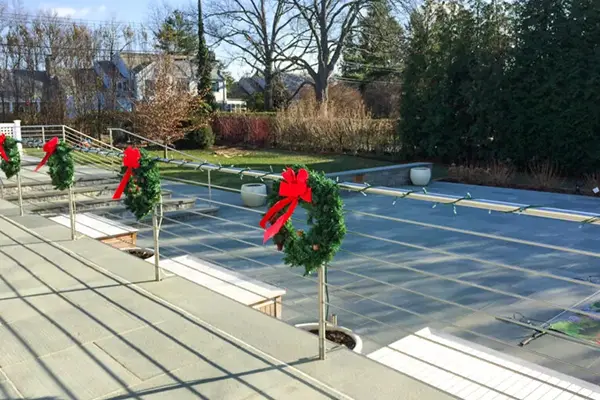

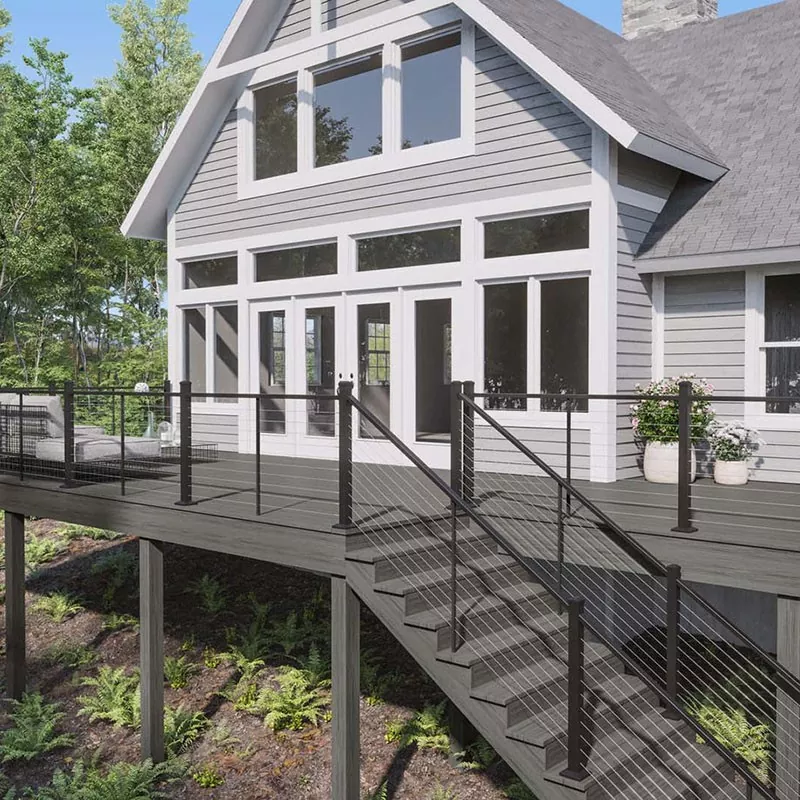

Escaleras residenciales interiores y escaleras tipo loft — Escaleras exteriores con plataforma de madera — Núcleos de escaleras comerciales de hormigón y acero — Barandillas de escaleras para hoteles y hostelería — Sistemas de pasamanos de rampas y escaleras públicas — Conexiones de escaleras entre entrepisos y galerías — Barandillas de escaleras mecánicas y pasillos móviles
Opciones de personalización
Metal Viontafabrica sistemas de pasamanos de cable según los requisitos específicos del proyecto. Todos los siguientes parámetros se pueden especificar en la etapa de pedido:
| Parámetro | Opciones |
| Grado de cable | SS304 o SS316 |
| Diámetro del cable | 3 mm / 4 mm / 5 mm |
| Orientación del tendido de cables | Horizontal (estándar) o vertical |
| Perfil de carril superior | Canal de tubo redondo (estándar), ovalado o con tapa de madera |
| Publicar perfil | Cuadrado o redondo; placa base de montaje en superficie o lateral |
| Acabado superficial | Cepillado N° 4, pulido espejo N° 8, satinado |
| Altura del poste | Estándar 900/1.000/1.100 mm; Disponibles con rastrillo de escalera y alturas personalizadas |
| Configuración de escalera | Tramo recto, en forma de L, en forma de U, helicoidal; se suministran accesorios de esquina |
Los programas OEM y de marca privada están disponibles para importadores y distribuidores de productos de construcción. Póngase en contacto con riley@viontametal.com con dibujos o especificaciones del proyecto para obtener una cotización personalizada.
Descripción general de la instalación
La instalación de pasamanos de cable en una escalera sigue la misma secuencia que un sistema de plataforma plana, con consideraciones adicionales para el ángulo de inclinación de la escalera y los tramos continuos del riel superior.
1. Fije las placas base de los postes al larguero de la escalera o al sustrato en los centros especificados. Para aplicaciones en escaleras, los postes generalmente se colocan a plomo verticalmente, no perpendiculares a la inclinación.
2. Coloque los postes a plomo y asegure las placas base. Verifique la alineación con una cuerda desde el poste superior al inferior.
3. El cable de alimentación pasa por postes y guías intermedias. En escaleras inclinadas, se utilizan accesorios de ángulo para cables en los postes superiores e inferiores.
4. Aplique tensión a los tendidos de cables según la hoja de especificaciones de tensado de Vionta. La tensión objetivo varía según el diámetro del cable y la extensión del poste.
5. Fije el riel superior: continuo desde el rellano superior hasta el newel inferior. Los soportes de pared aseguran el riel a mampostería o madera cuando sea necesario.
6. Verifique el espaciado de los cables, la plomada de los postes y el torque de todos los sujetadores. Vuelva a tensar después de 30 días.
Metal Viontaproporciona guías de instalación en formato PDF, hojas de especificaciones de tensado específicas para escaleras y valores de torque de ajuste con cada pedido. Para configuraciones de escaleras complejas, nuestro equipo técnico puede proporcionar dibujos de taller a pedido.
Control de calidad
| Prueba / Verificación | Estándar |
| Verificación del grado del material | Certificados de fábrica para cables, tubos y accesorios: 304 o 316 según se especifica |
| Prueba de carga de rotura de cable | Prueba de tracción por lotes de muestra según ASTM A492 o equivalente |
| Prueba de niebla salina | 500 horas mínimo según ASTM B117 |
| Verificación dimensional del riel superior | DE y espesor de pared ±0,1 mm; rectitud a 1 mm/m |
| Inspección de acabado superficial | 100 % visual: sin picaduras, defectos de soldadura ni inclusiones superficiales |
| Control de montaje previo al envío | Sistema de muestra ensamblado e inspeccionado antes de cargar el contenedor. |
Servicios de fábrica y OEM

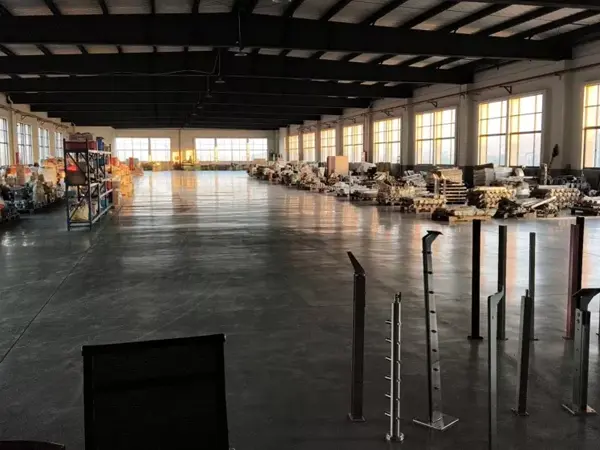

Metal Viontaopera su propia planta de fabricación en Cixi, Ningbo. Nos encargamos internamente de la extrusión, el corte, la soldadura, el pulido, el ensamblaje de cables y la inspección previa al envío. Se encuentran disponibles programas OEM y de marca privada: podemos fabricar sistemas de pasamanos de cable según sus especificaciones, aplicar las marcas de su marca y empaquetar según sus requisitos de etiquetado.
Suministramos sistemas de pasamanos de cable al Reino Unido, Alemania, Países Bajos, Australia, Canadá y Estados Unidos. Los certificados de prueba de materiales y el soporte de inspección de terceros están disponibles para proyectos que lo requieran.
Preguntas frecuentes
¿Cuál es la diferencia entre una barandilla de cable y una balaustrada de cable?
Un pasamano de cable incluye un riel superior agarrable como elemento funcional principal; es la especificación correcta para aplicaciones de escaleras donde los códigos requieren un pasamano continuo. Una barandilla de cable se refiere al sistema de protección completo (postes más relleno de cable) y puede no incluir un riel superior agarrable. Para escaleras, especificar pasamanos de cable; para perímetros de terraza y balcón, especifique barandilla de cable.
¿Qué perfiles de riel superior están disponibles?
Tubo redondo de acero inoxidable de Ø 42,4 mm o Ø 48,3 mm (cepillado o pulido espejo), y canal rematado en madera de sección aproximada 45×65 mm. Las opciones de tubo redondo se encuentran dentro del rango de diámetro agarrable requerido por IRC, IBC y AS 1428.1.
¿Se pueden utilizar pasamanos de cable en escaleras en ángulo o helicoidales?
Sí. Los postes esquineros con accesorios de ángulo para cables permiten que los cables cambien de dirección en los descansos sin romper el relleno. Vionta Metal fabrica sistemas según la geometría de escalera específica del proyecto a pedido.
¿Qué grado de cable debo especificar para instalaciones en exteriores?
Para la mayoría de los ambientes al aire libre, el grado 304 es adecuado. Para instalaciones costeras, frente al mar o adyacentes a la piscina, especifique 316 en todo: cables, postes y todos los accesorios. Utilice el mismo grado para todos los componentes metálicos para evitar la corrosión galvánica.
¿El pasamanos de cable cumple con los requisitos del código de pasamanos de escaleras?
Sí, cuando el diámetro del riel superior está dentro del rango de agarre (normalmente 1,25 a 2 pulgadas/32 a 51 mm para códigos de EE. UU.). Vionta Metal puede proporcionar especificaciones y datos dimensionales para respaldar la documentación de cumplimiento para IRC, IBC, AS 1428.1, BS EN 1991 y NBC.
¿Cuál es el plazo de entrega de China?
La producción y el envío estándar tardan entre 15 y 25 días, según el volumen del pedido y la personalización. Los plazos de entrega se confirman en la etapa de cotización.
